導航:回首頁---當前位置---水泵產品內容頁補充頁 >> J-D系列柱塞式計量泵結構說明

J-D系列柱塞式計量泵|結構說明

J-D系列柱塞式計量泵|結構說明



序號

零件名稱

序號

零件名稱

序號

零件名稱

序號

零件名稱

1

單向閥

11

軸承

21

上軸承座

31

軸用擋圈

2

泵頭壓板

12

定位銷

22

曲軸

32

下軸承套

3

支承套

13

推力軸承

23

推力片

33

蝸桿

4

密封套

14

短軸

24

墊片

34

密封件

5

壓緊螺母

15

連桿

25

方蓋板

35

密封件壓板

6

柱塞

16

調節手輪

26

蝸輪

36

泵頭連接頭

7

機體

17

調節總成

27

軸承

37

泵頭

8

調節絲桿

18

圓螺母

28

軸承

38

軸瓦

9

推力軸承

19

圓螺母

29

隔套





10

內六角螺栓

20

上軸承蓋

30

鍵

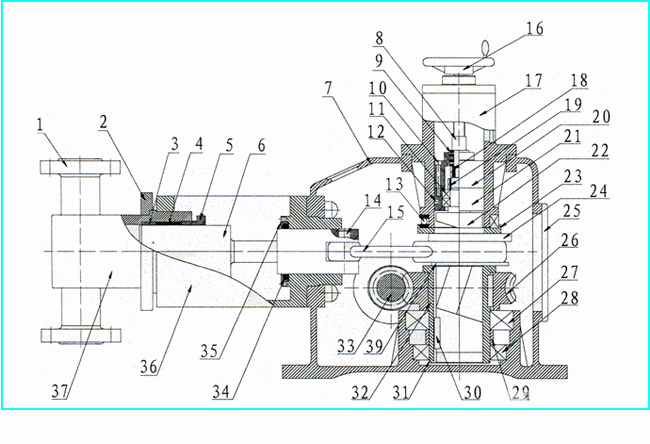

J-D系列柱塞式計量泵|結構圖

[來源：原創] [作者：水泵專家] [日期：10-09-09] [熱度：]
