一、產品概述：

ZCQ型自吸磁力傳動離心泵（簡稱自吸磁力泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理，工藝 ，具有全密封，無泄漏，耐腐蝕的特點，其性能達到國外同類產品的 水平．磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便．可 應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套．特別是易燃，易爆，揮發性液體的抽送，選用此泵則更為理想．

二、工作原理：

    本泵采用外混式軸向水泵結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。

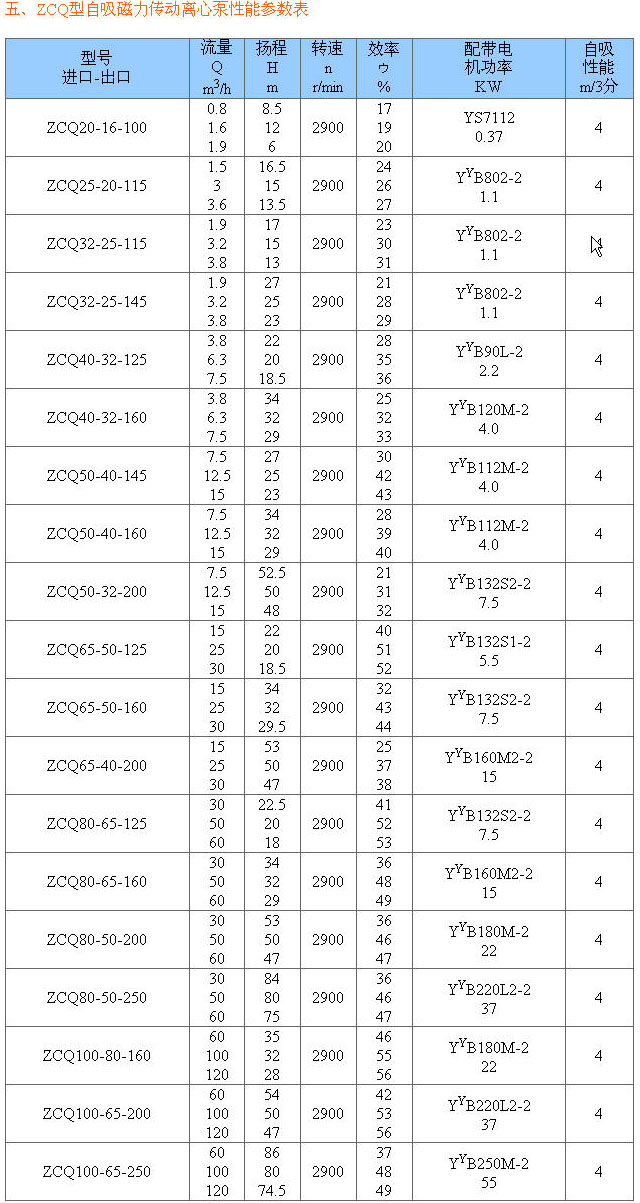

三、泵的主要性能參數：

流量：3-50m³/h             揚程：12-50m

電機功率：0.37-15kW       使用溫度：≤80℃(根據用戶需求可定制達到≤200℃)

材質:1Cr18Ni9Ti (可定制304.316.316L材質)

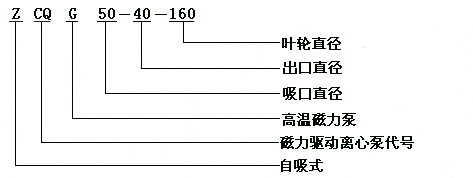

四、型號意義：
